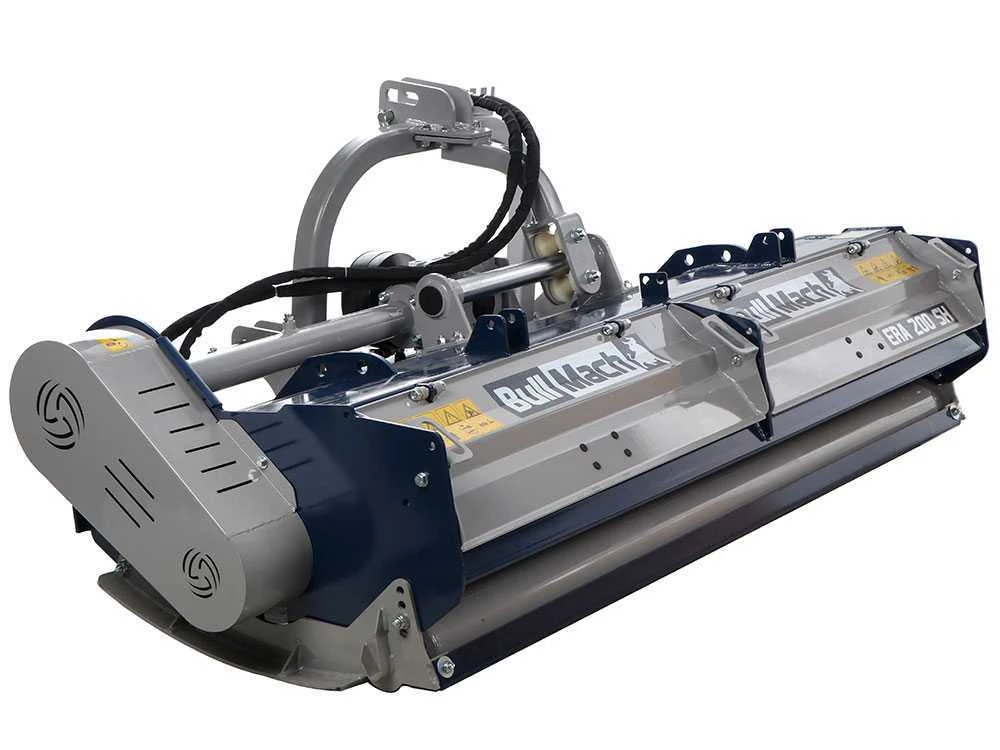

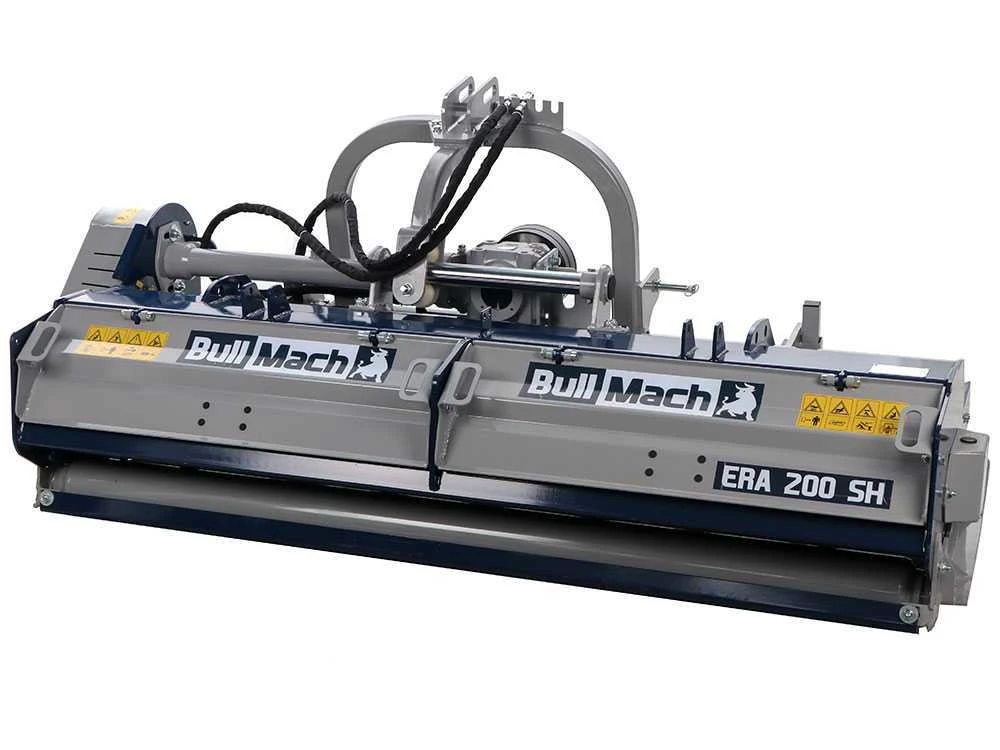

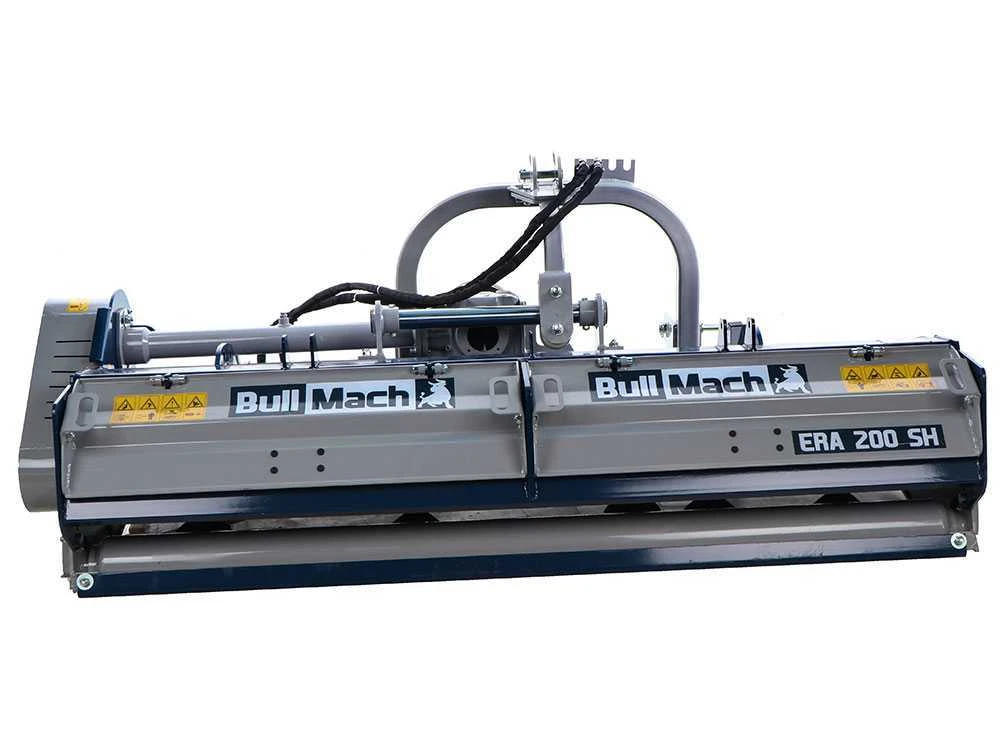

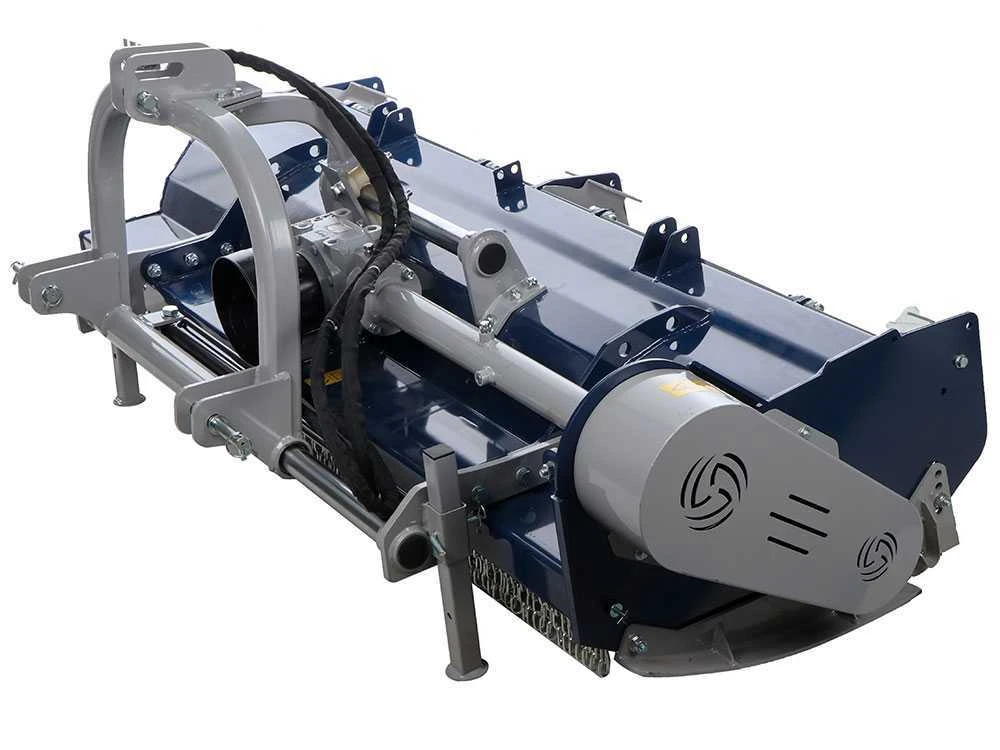

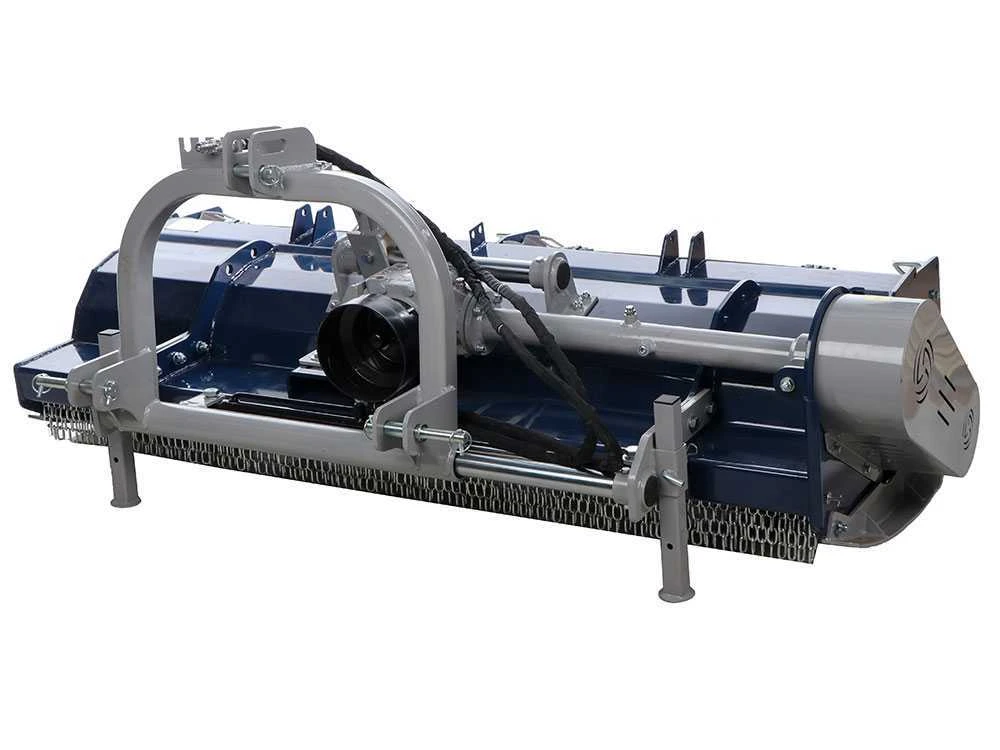

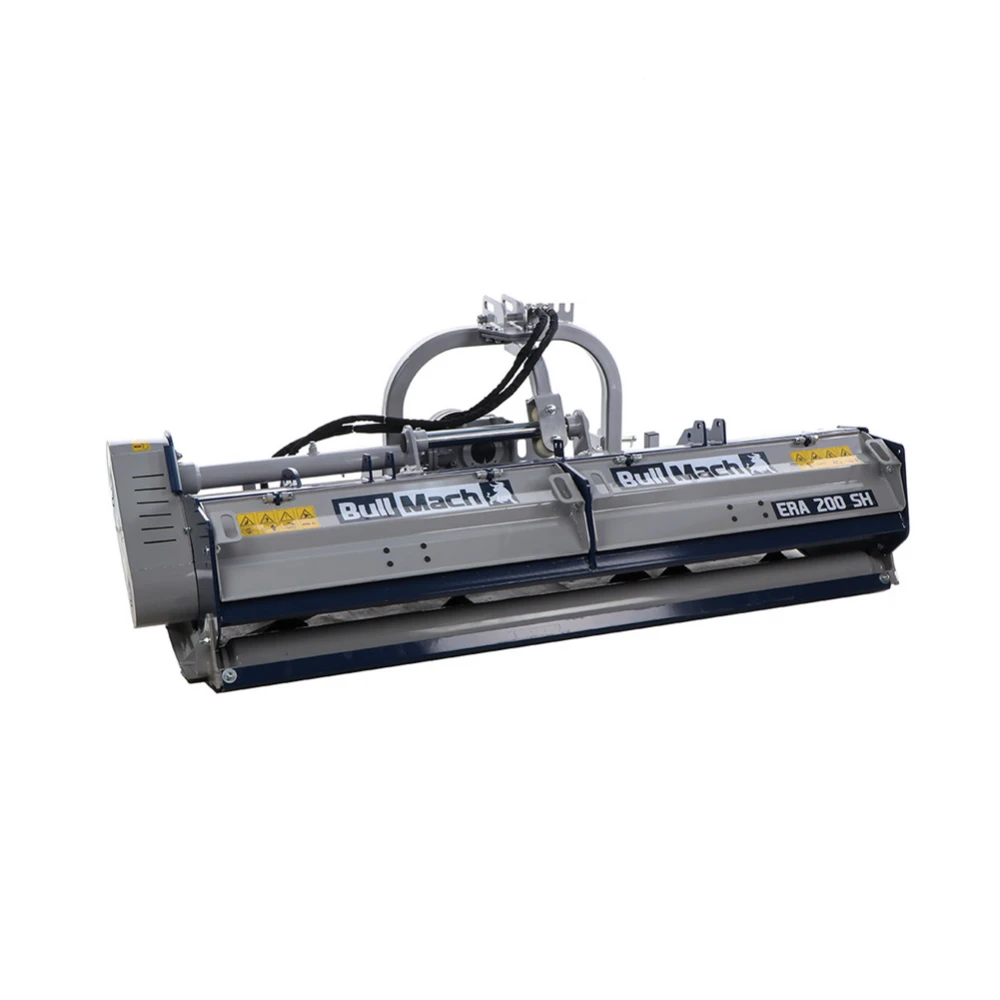

BullMach Era 200 SH – Trinciaerba Per Trattore – Serie Pesante – Spostamento Idraulico

La trincia a trattore pesante con spostamento idraulico è una potente macchina utilizzata per triturare e tagliare materiale vegetale di grandi dimensioni, come alberi, arbusti e ceppi. È particolarmente adatta per lavorare su terreni difficili o accidentati, grazie alla sua capacità di spostarsi in modo idraulico.

È dotata di un attacco a 3 punti di prima e seconda categoria per il collegamento al trattore.

Una caratteristica chiave di questo trincia argini è la presenza di una scatola di ingranaggi La scatola di ingranaggi CMR è progettata per trasferire la potenza al tamburo rotante del trinciatore, garantendo un funzionamento efficiente e affidabile. Realizzata con materiali di alta qualità, come l’acciaio ad alta resistenza, offre la durabilità e la robustezza necessarie per sopportare il carico e gli stress generati durante l’operazione del trinciatore.

Prodotto molto resistente realizzato con una lamiera di .

Le sue caratteristiche tecniche includono una larghezza di lavoro effettiva di e una larghezza d’ingombro effettiva di . La trasmissione è realizzata attraverso

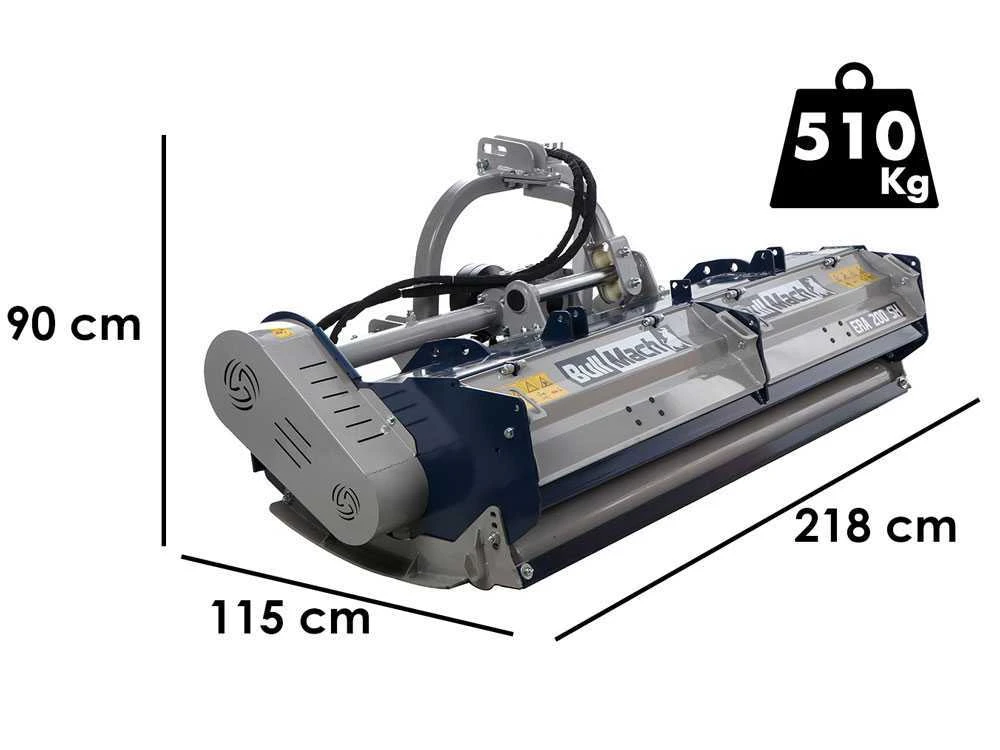

• Larghezza lavoro effettiva: 200 cm
• Larghezza d’ingombro effettiva: 218 cm
• Attacco a 3 punti di prima e seconda categoria.
• Trasmissione a 5 cinghie
• Scatola ingranaggi: CMR (progettata in Italia)
• Peso: 510 kg

• Rullo di appoggio posteriore
• Albero cardanico

Montate tutte le parti eseguire controllo di serraggio bulloni.
Prima dell’uso leggere attentamente il manuale d’istruzioni.

mazze

Queste mazze sono montate su un robusto bullone in acciaio temperato del diametro di (lunghezza ).

Tritura finemente erba e sarmenti, con contemporanea rullatura del manto erboso. Grazie all’alto numero di giri del rotore ed all’elevato numero di martelli (mazze), riduce l’effetto onda del manto erboso e svolge un’eccellente azione di triturazione.

Il rullo rotante su cui montano i martelli misura di un diametro di 160mm.

L’attacco a tre punti scorre da destra a sinistra con pistone idraulico che va montato al posto della barra per lo spostamento manuale.

Particolare del pistone che comanda lo spostamento idraulico () di questa .

I tubi forniti in dotazione hanno un attacco da .

Presa di forza standard universale ( 1 3/8″ Z6 )

Gli attacchi sono di tipo universale ed adattabili a tutti i trattori sul mercato, gli attacchi posti sulla base sono a 36 cm da terra.

Dettaglio del robusto attacco a 3 punti di 1° categoria e 2° categoria.

L’attacco scorre su due robusti tubolari con un diametro di 50 mm

Ingrassatore dello scorrimento idraulico dell’attacco a 3 punti.

: 22/28 mm

: 25 mm

Scatola riduttore ad ingranaggi in bagno d’olio. L’involucro è realizzato in fusione, gli ingranaggi interni in acciaio temperato.

Questa macchina monta un integrato nella scatola ingranaggi; questo assicura una lunga durata a tutte le parti in movimento della macchina, evitando il contraccolpo che ci sarebbe passando dal moto (540giri/min) a 0 giri/min e consentendo al rotore di girare liberamente sino a fermarsi.

Trasmissione laterale a 5 cinghie (la maggioranza delle trinciatrici a trattore di questa categoria di peso sono dotate di normale trasmissione a 3 cinghie)

Dettaglio del carter protezione cinghie laterale.

Particolare dell’ingrassatore laterale lato trasmissione, posizionato nella parte posteriore della macchina che permette una ottimale azione di ingrassamento.

Prima di avviarlo leggere attentamente il manuale d’istruzioni.

La presa di forza è quella standard, tipo 1 3/8″ z6 (idonea a tutti i trattori di attuale e recente produzione): In caso si disponesse di un trattore molto vecchio, controllare che sia dotato di medesima presa di forza e con normale senso di rotazione orario (destro)

La particolarità che contraddistingue questo trinciaerba è la sua doppia apertura posteriore regolabile.

Essa non solo consente una regolazione dello spazio di scarico posteriore tramite semplici viti, ma semplifica l’attività di manutenzione, permettendo di agire in aree specifiche della macchina.

Gli sportelli possono essere aperti o tramite il semplice utilizzo di bulloni

Particolare del supporto laterale con cuscinetto di fissaggio interno del rotore a martelli.

Particolare dell’ancoraggio esterno del rotore, con cavità centrale con ingrassatore.

.

Coperchio ingrassatore rotore.

Dimensioni generose cuscinetto rullo posteriore con 4 punti di fissaggio.

Grazie ai martelli si ottiene un buon taglio su giardini, prati e aree urbane. La trinciatrice si applica posteriormente all’attacco a tre punti del trattore.

Presa di forza standard universale ( 1 3/8″ Z6 )

Dettaglio del robusto attacco a 3 punti.

Rullo posteriore di appoggio regolabile in altezza fornito di serie con un diametro di 140mm.

Particolare del cuscinetto di fissaggio del rullo.

Particolare del ingrassatore del rullo, con fori per la registrazione in altezza. Esso è regolabile in altezza con 4 differenti posizioni.

Slitte laterali di appoggio di serie, anche esse registrabili in due posizioni.

Robusta serie di catene anteriori di protezione realizzate in acciaio sagomato.

Barra di protezione rullo d’appoggio.
