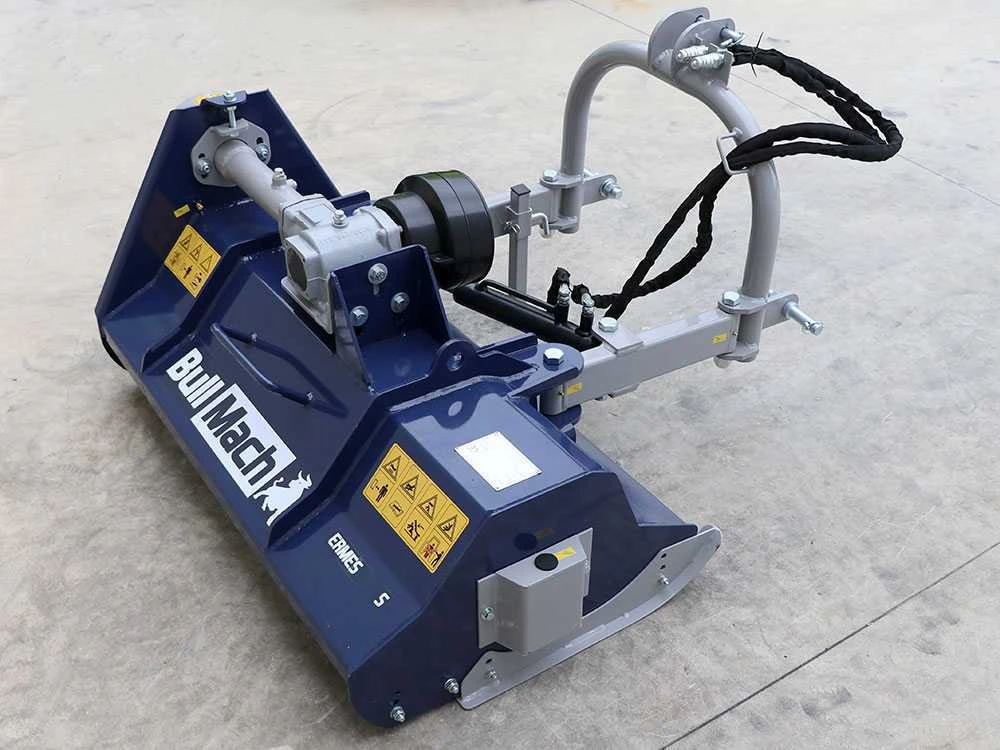

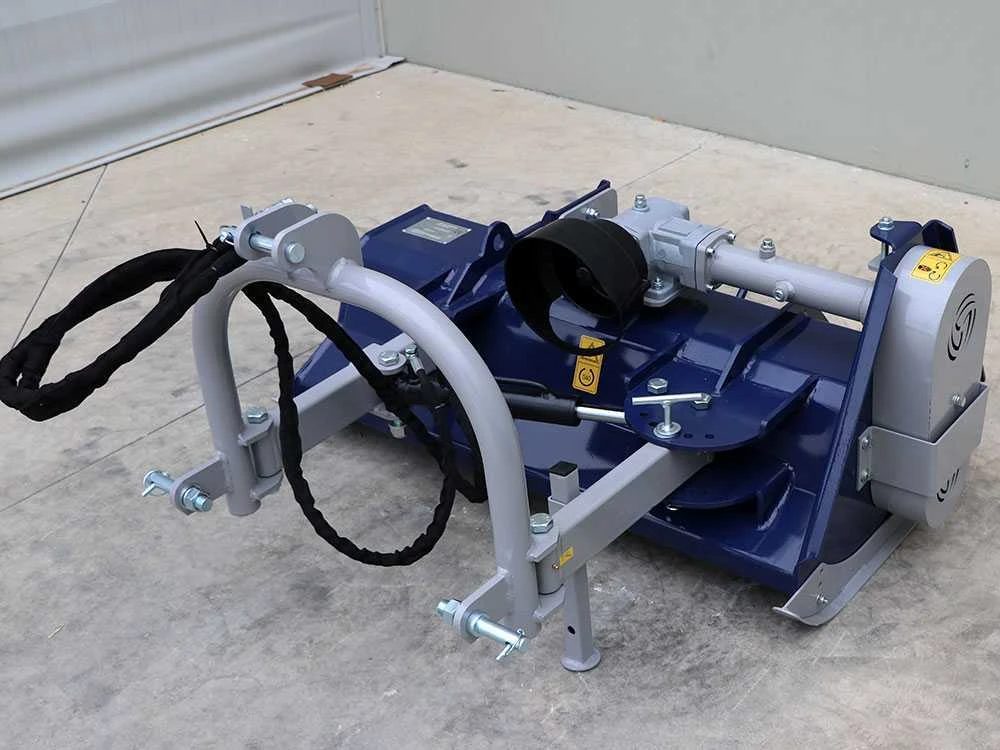

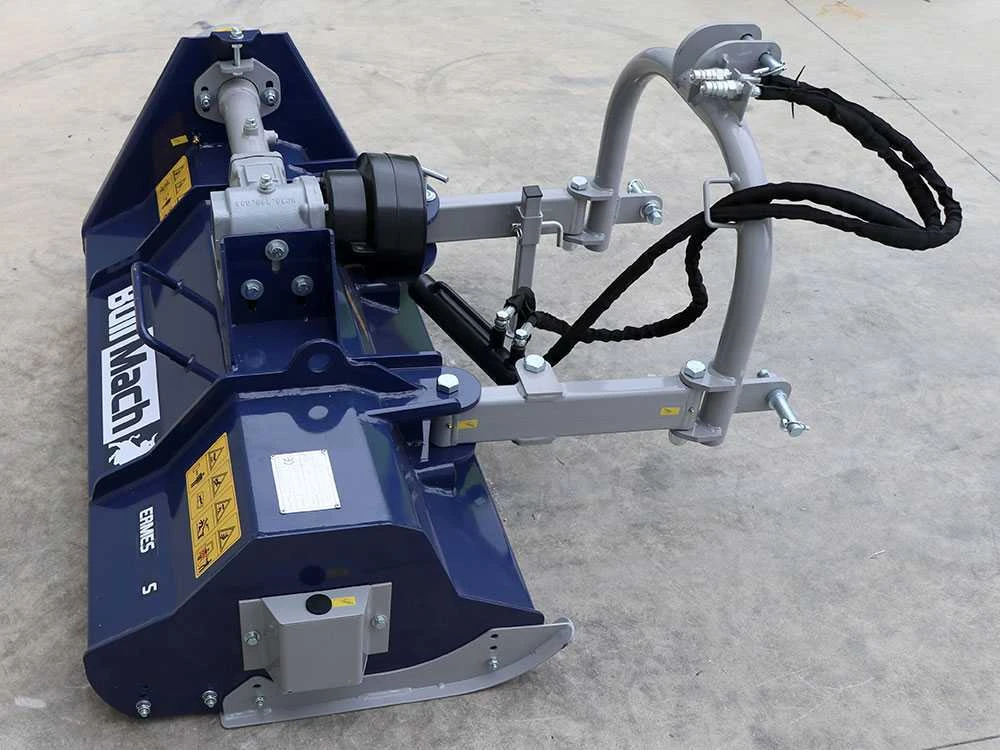

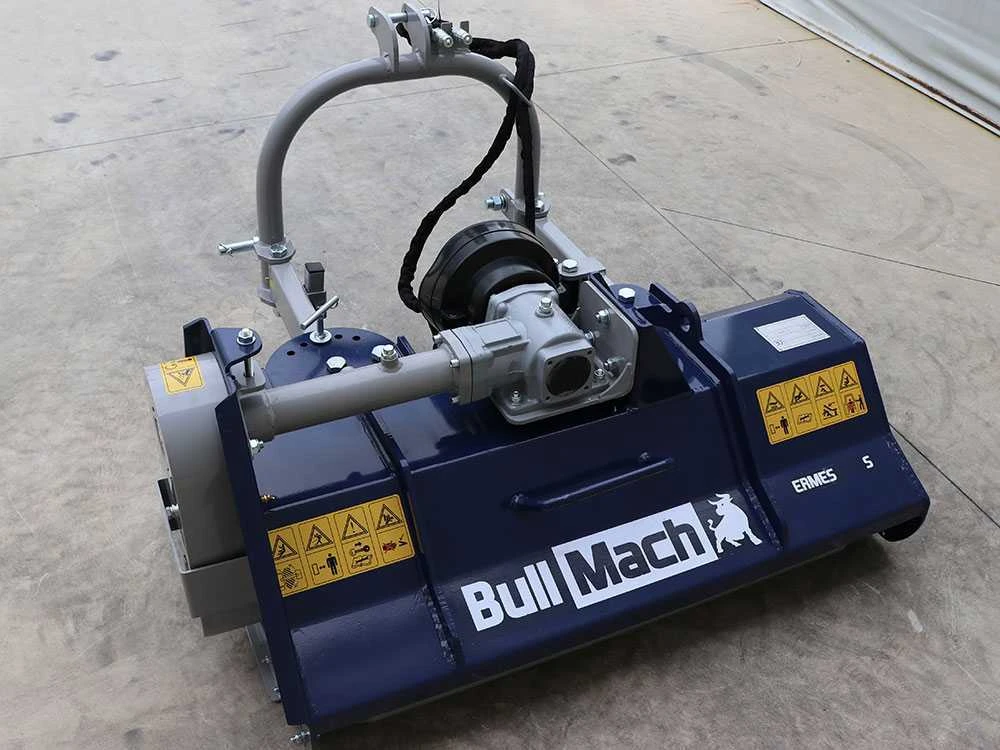

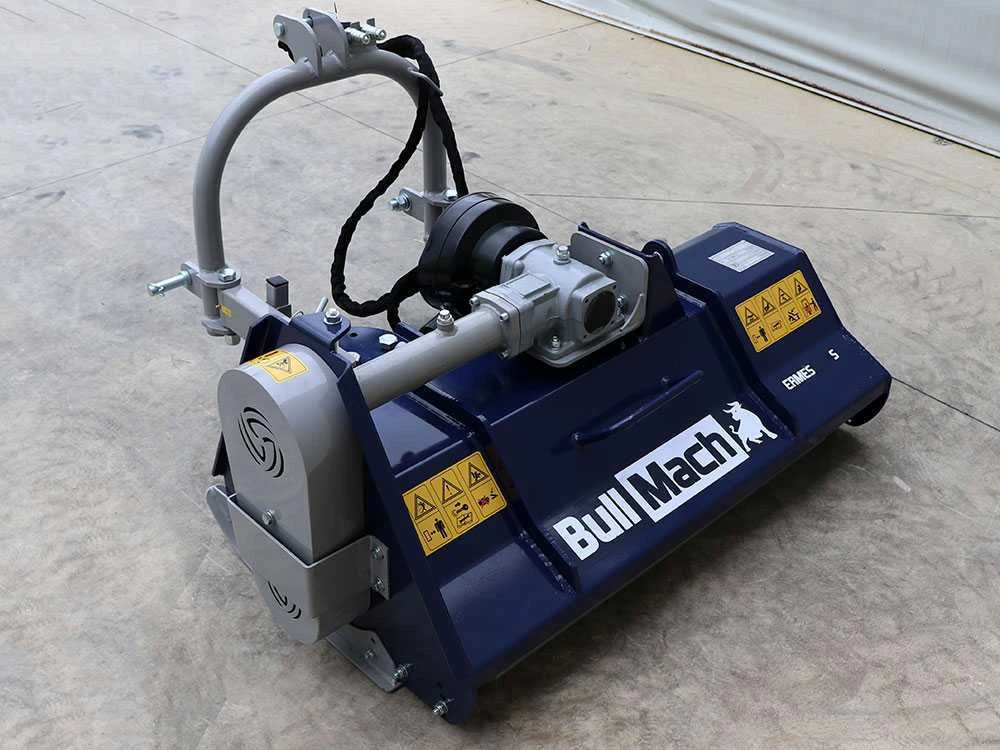

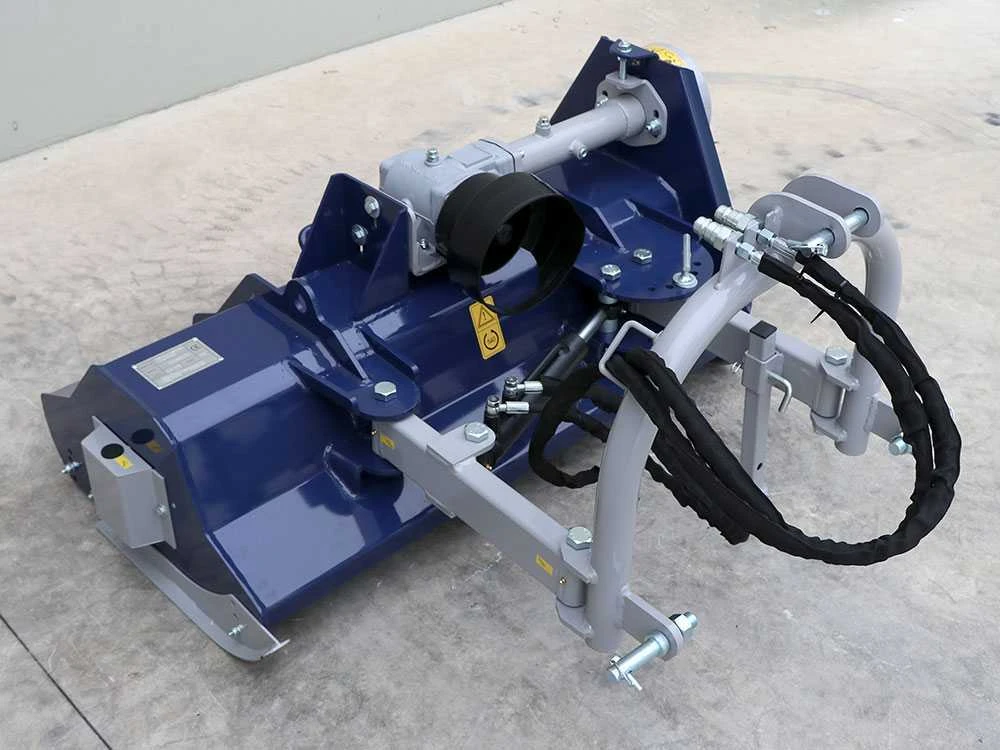

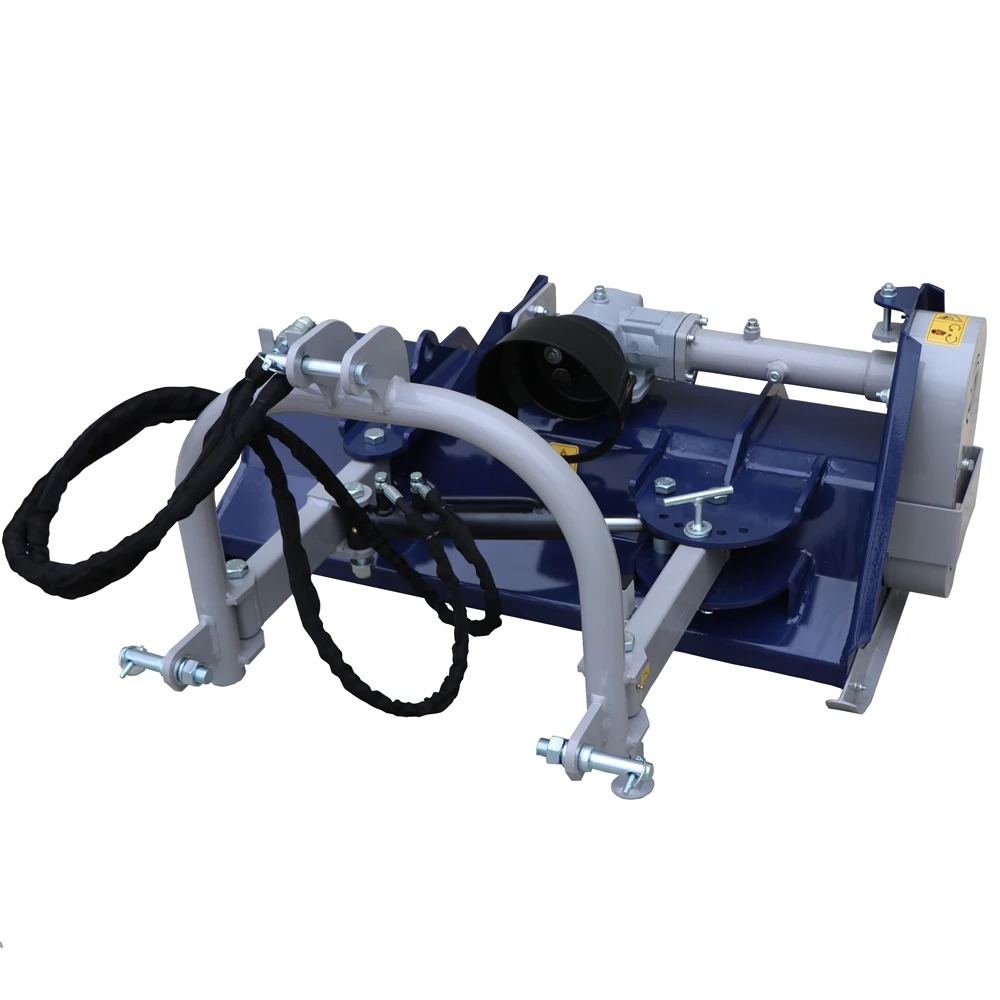

BullMach Ermes 125 SH – Trinciaerba Per Trattore – Serie Leggera – Spostamento Idraulico

Trinciatrice serie leggera, adatta per lavorazioni di tipo prevalentemente hobbistico.

È dotato di spostamento laterale idraulico, 3 cinghie di trasmissione e rullo posteriore.

• Larghezza lavoro effettiva: 125 cm
• Larghezza d’ingombro effettiva: 143 cm
• Peso: 189.5 kg
• Attacco a 3 punti
• Trasmissione a 3 cinghie

• esecuzione a mazze
• rullo di appoggio posteriore
• albero cardanico

Montate tutte le parti eseguire controllo di serraggio bulloni.
Prima dell’uso leggere attentamente il manuale d’istruzioni.

Macchina per lavorazioni molto leggere, solo su erba o al massimo su piccoli rametti (diametro max due cm). Si raccomanda l’uso con trattori di piccola potenza (come indicato nella scheda tecnica) e su terreni ben livellati e privi sassi. In caso di uso su terreni non perfettamente livellati e con presenza di sassi, gli urti degli utensili di taglio con gobbe di terra o con pietre possono danneggiare la macchina (trattandosi appunto di una serie leggera).

martelli

Queste mazze sono montate su un robusto bullone in acciaio temperato del diametro di 20 (lunghezza 57 mm).

Primo piano delle mazze di taglio, montate sul rullo rotante.

Tritura finemente erba e sarmenti, con contemporanea rullatura del manto erboso. Grazie all’alto numero di giri del rotore ed all’elevato numero di martelli (mazze), riduce l’effetto onda del manto erboso e svolge un’eccellente azione di triturazione.

Il rullo rotante su cui montano i martelli misura di un diametro di 76mm.

Particolare del supporto laterale con cuscinetto di fissaggio interno del rotore a martelli.

Particolare dell’ancoraggio esterno del rotore, con cavità centrale con ingrassatore.

Grazie ai martelli si ottiene un buon taglio su giardini, prati ed aree urbane. La trinciatrice si applica posteriormente all’attacco a tre punti del trattore.

Presa di forza standard universale ( 1 3/8″ Z6 )

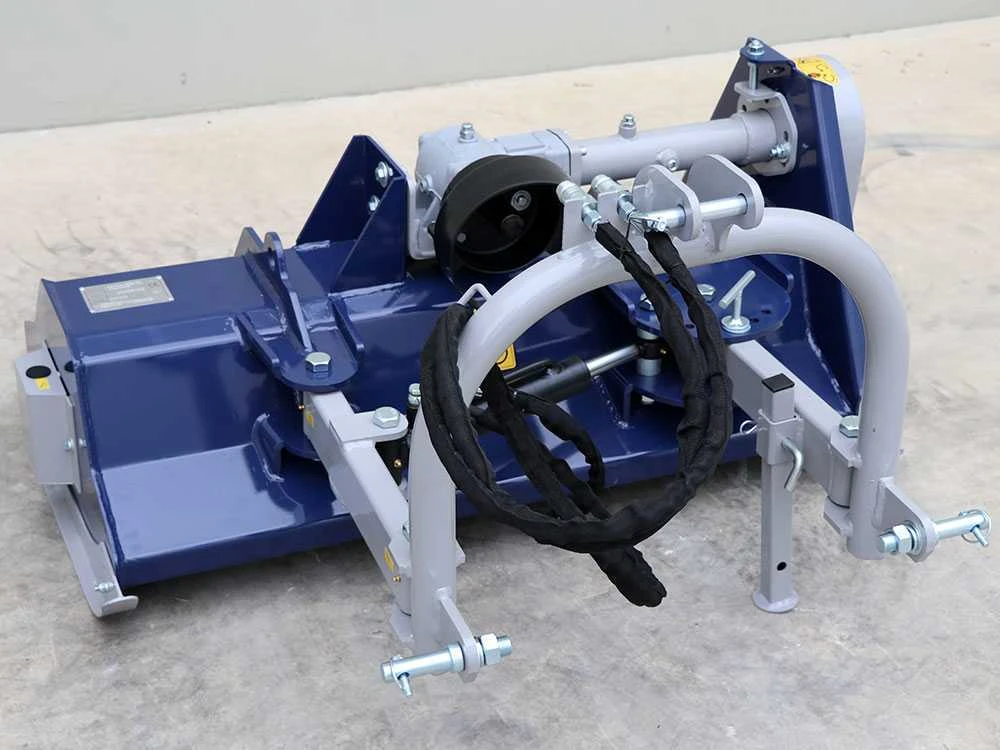

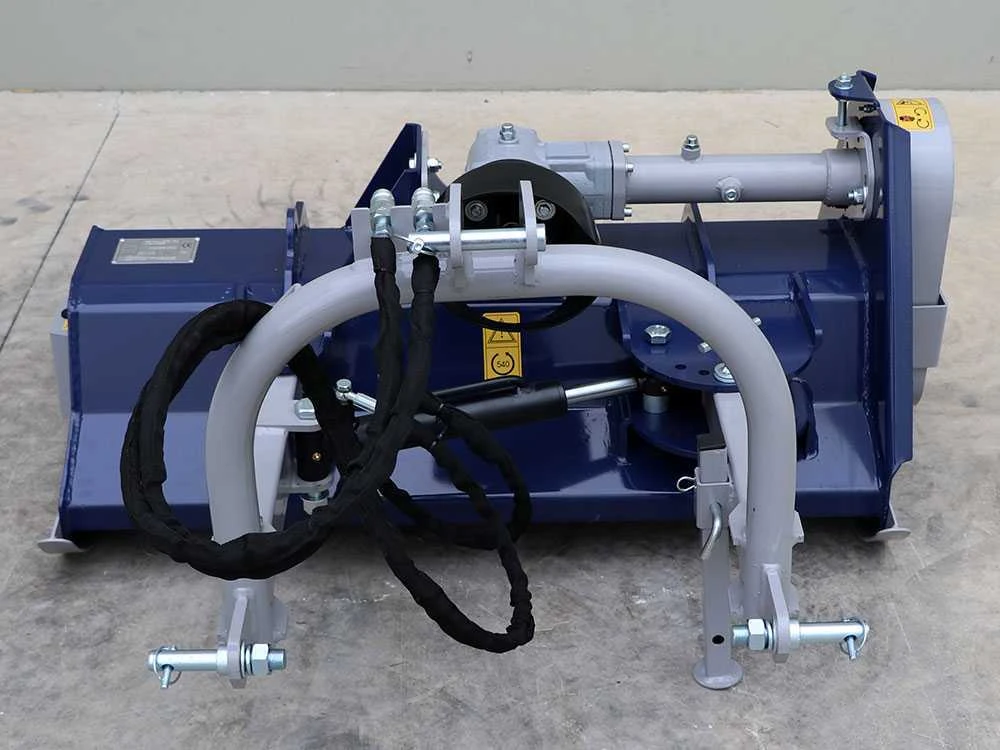

L’attacco a tre punti scorre da destra a sinistra con movimento trapezoidale.

Particolare del pistone che comanda lo spostamento idraulico di questa trinciaerba.

Presa di forza standard universale ( 1 3/8″ Z6 )

Gli attacchi sono di tipo universale ed adattabili a tutti i trattori sul mercato.

Dettaglio del robusto attacco a 3 punti di 1° categoria.

L’attacco a tre punti ha una apertura laterale a partire dal centro di un totale di 65 cm ambo i lati.

Massima apertura lato destro, massima apertura lato sinistro.

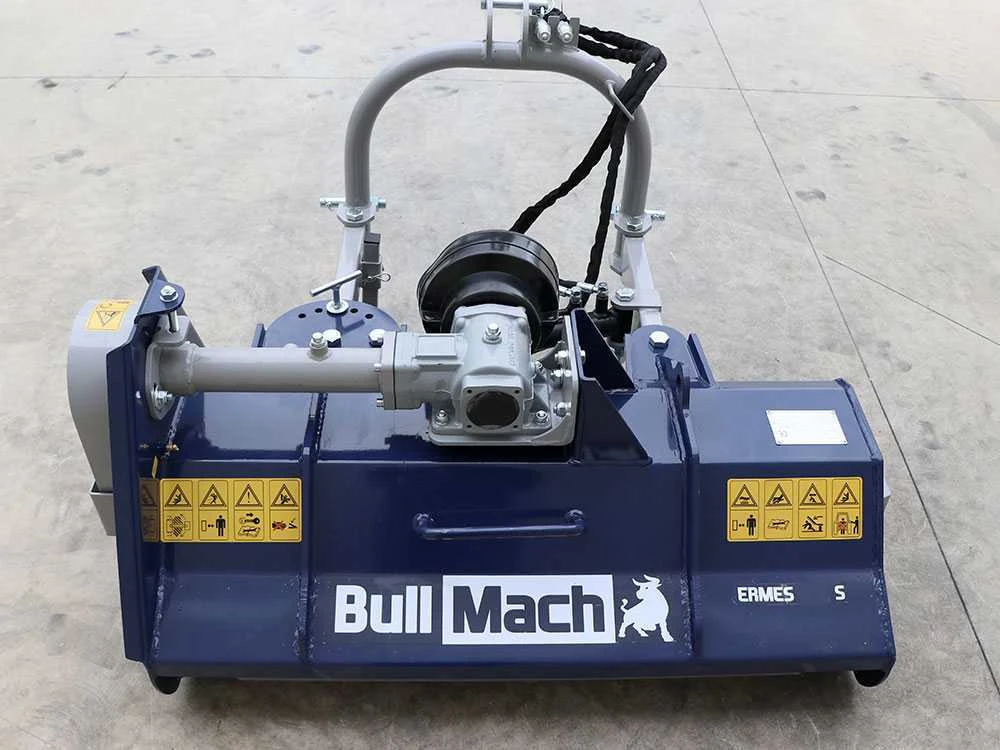

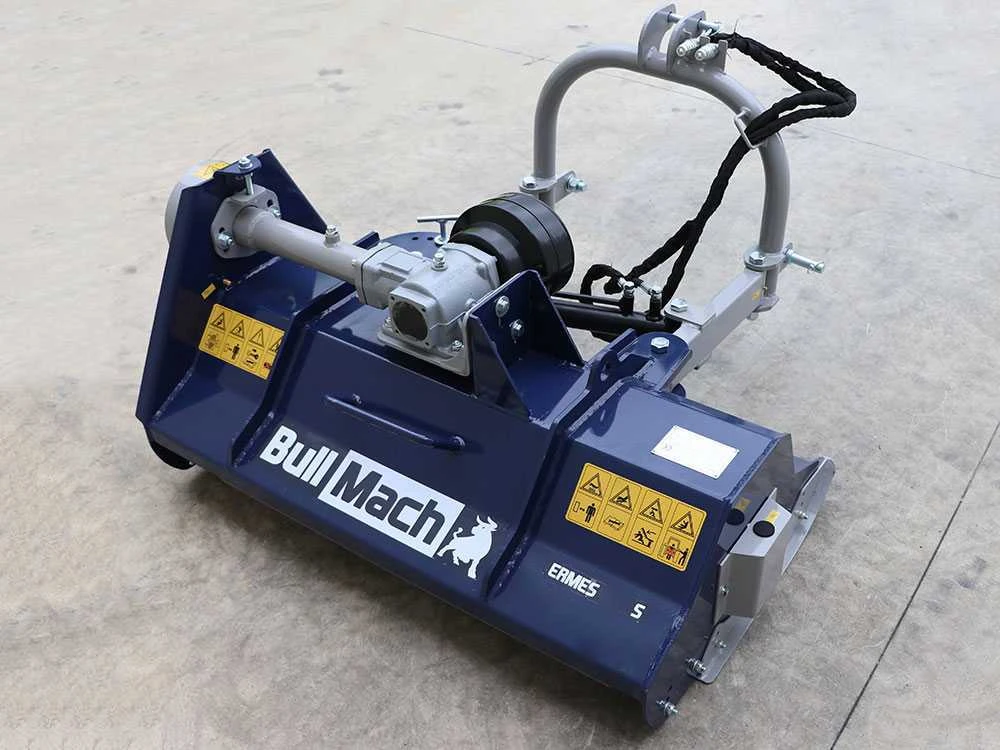

Scatola riduttore ad ingranaggi in bagno d’olio. L’involucro è realizzato in fusione, gli ingranaggi interni in acciaio temperato. Dotata di prolunga lubrificata.

Questa macchina monta un integrato nella scatola ingranaggi; questo assicura una lunga durata a tutte le parti in movimento della macchina, evitando il contraccolpo che ci sarebbe passando dal moto (540giri/min) a 0 giri/min e consentendo al rotore di girare liberamente sino a fermarsi.

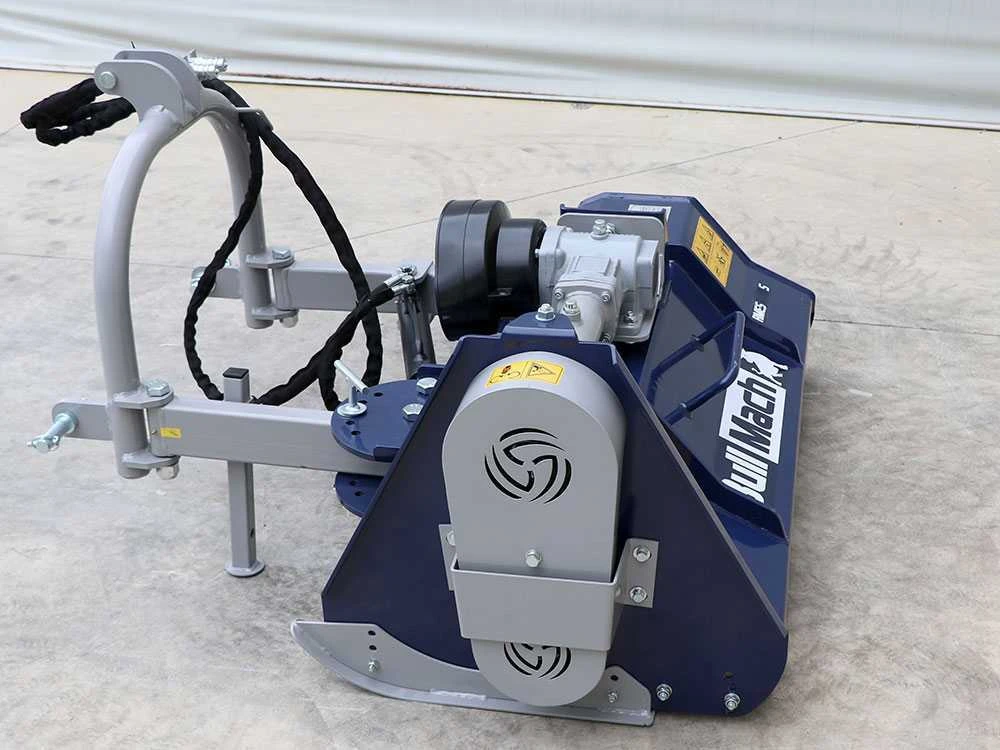

Trasmissione laterale a 3 cinghie (la maggioranza delle trinciatrici a trattore di questa categoria di peso sono dotate di normale trasmissione a 2 cinghie)

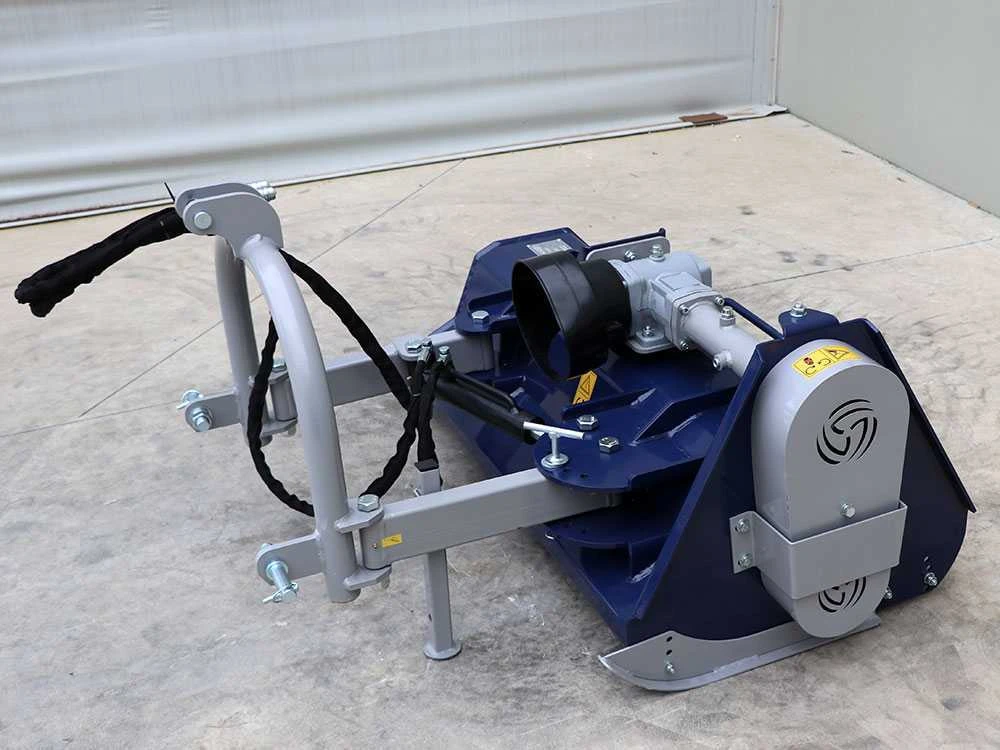

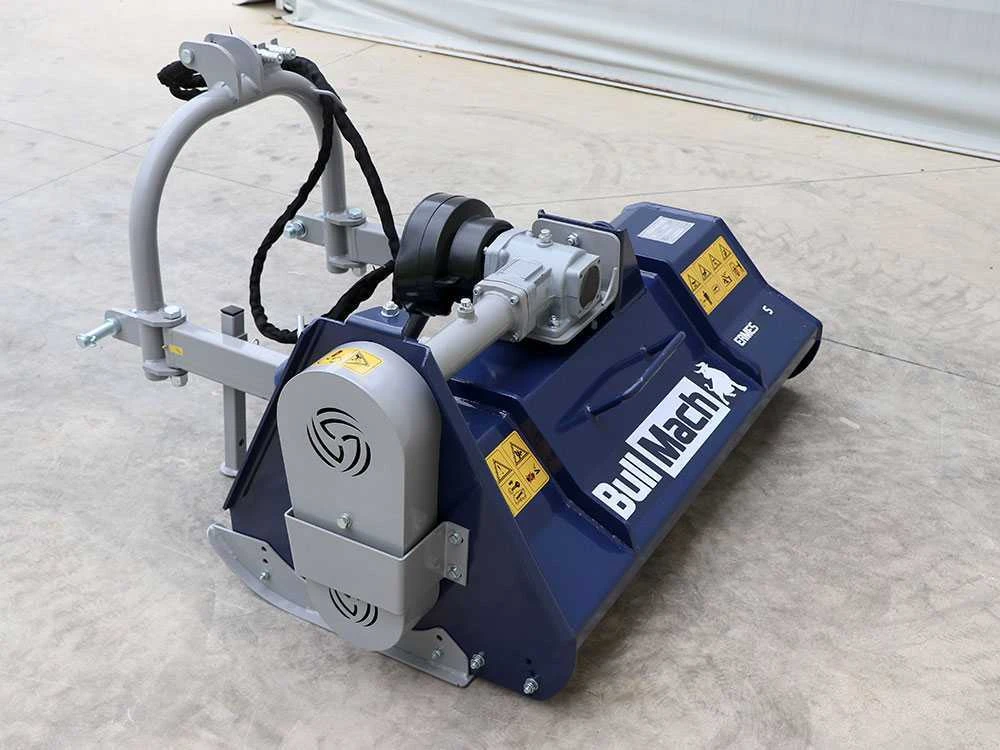

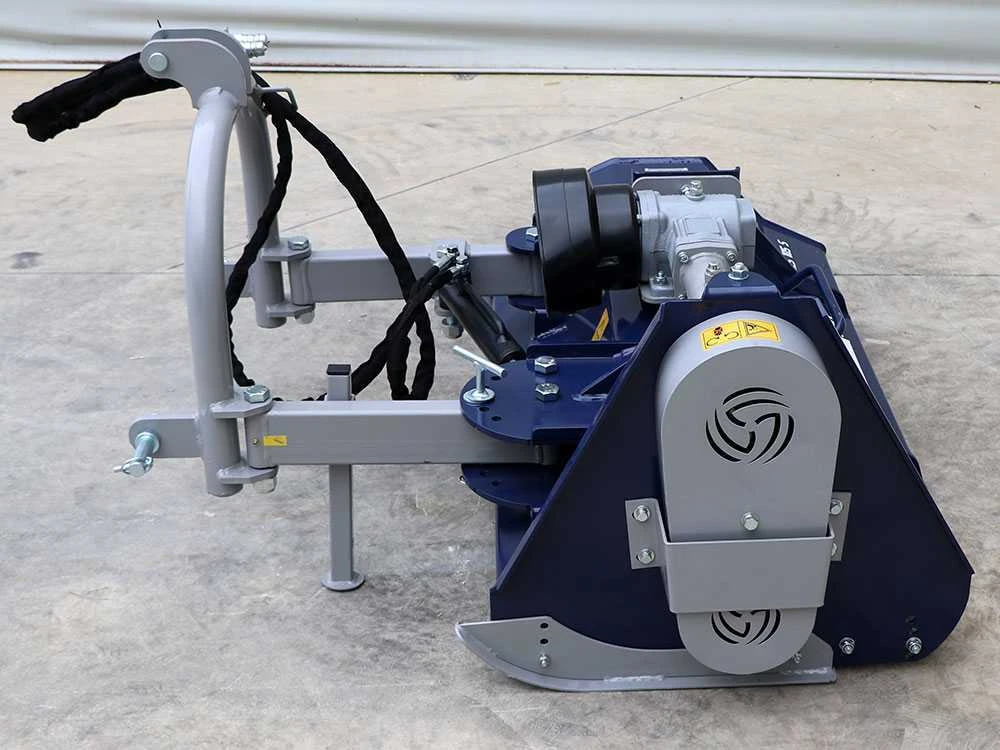

Dettaglio del carter protezione cinghie laterale.

Particolare dell’ingrassatore laterale lato trasmissione, posto in posizione agevolata.

Prima di avviarlo leggere attentamente il manuale d’istruzioni.

La presa di forza è quella standard, tipo 1 3/8″ z6 (idonea a tutti i trattori di attuale e recente produzione): In caso si disponesse di un trattore molto vecchio, controllare che sia dotato di medesima presa di forza e con normale senso di rotazione orario (destro)

Rullo posteriore di appoggio regolabile in altezza fornito di serie.

Particolare del cuscinetto di fissaggio del rullo.

Slitte laterali di appoggio di serie, anche esse registrabili.

Particolare del piede d’appoggio.
